Geberit Silent-Pro SuperTubeÄravool ilma möödavoolu süsteemitorudeta või kalleteta
Vähem torusid – rohkem valikuid
Uued Geberit Silent-Pro SuperTube liitmikud loovad ruumi ja avavad täiesti uue maailma mitmekorruseliste hoonete planeerimiseks ja kujundamiseks. Kombinatsioon tõhusa heliisolatsiooniga Geberit Silent-Pro äravoolusüsteemist ja SuperTube tehnoloogiast lihtsustab püstsüsteemide loomist isegi kõrgemates hoonetes.
- Mitmekorruseliste hoonete äravool ilma keelatud ühendustsoonideta
- Horisontaaltorusid saab paigaldada ilma kallakuta kuni 6 meetri kõrguseni läbimõõduga d110 või kuni 4 meetri kõrguseni läbimõõduga d90
- Möödavoolud pole enam vajalikud
- Hoonete suurem kasutustase tänu suuremale äravoolumahule
Kompromissitu sanitaarsüsteemide planeerimineTeie eelised
Möödavoolu kõrvaldamine võimaldab püstise äravoolusüsteemi lihtsamaks muuta.
Horisontaalsete torude paigaldamine võimaldab kuni 6 mm kallakuid.
Geberit Silent-Pro SuperTube kolmikud suudavad saavutada 15% kõrgema tühjendusmahu võrreldes tavapäraste äravoolusüsteemidega

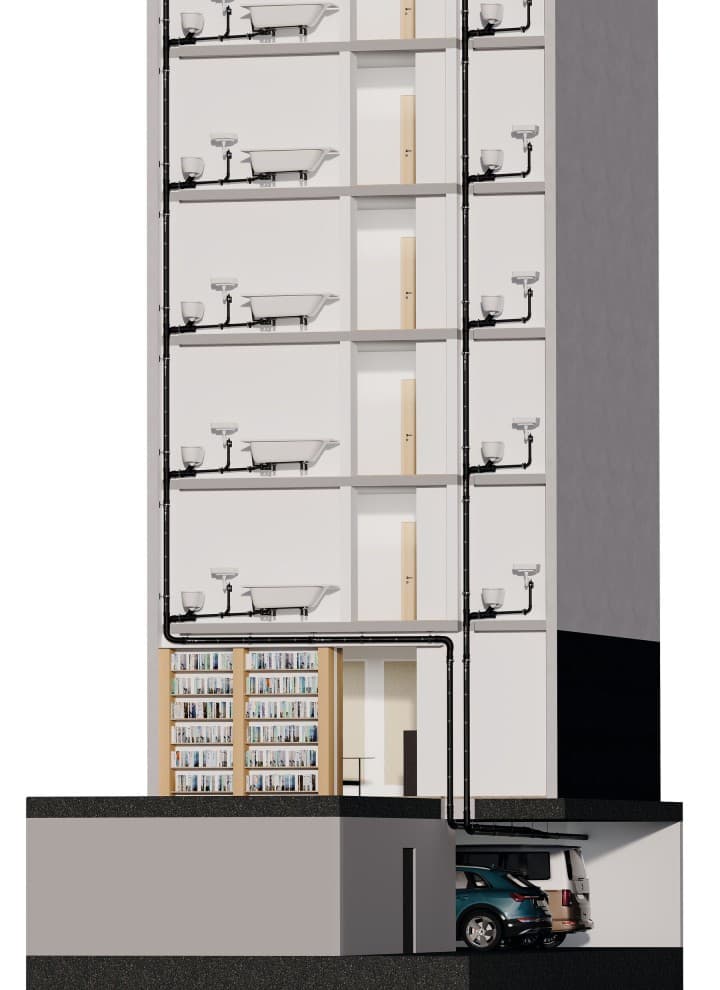

Keldrites või maa-alustes parklates saab ruumi kõrgust täielikult ära kasutada, kuna suunamuutuse põlve saab suunata lae lähedale ja kuni 6 meetri pikkuseni ei ole kallakut vaja.
Reguleeritud äravoolud äravoolusüsteemis

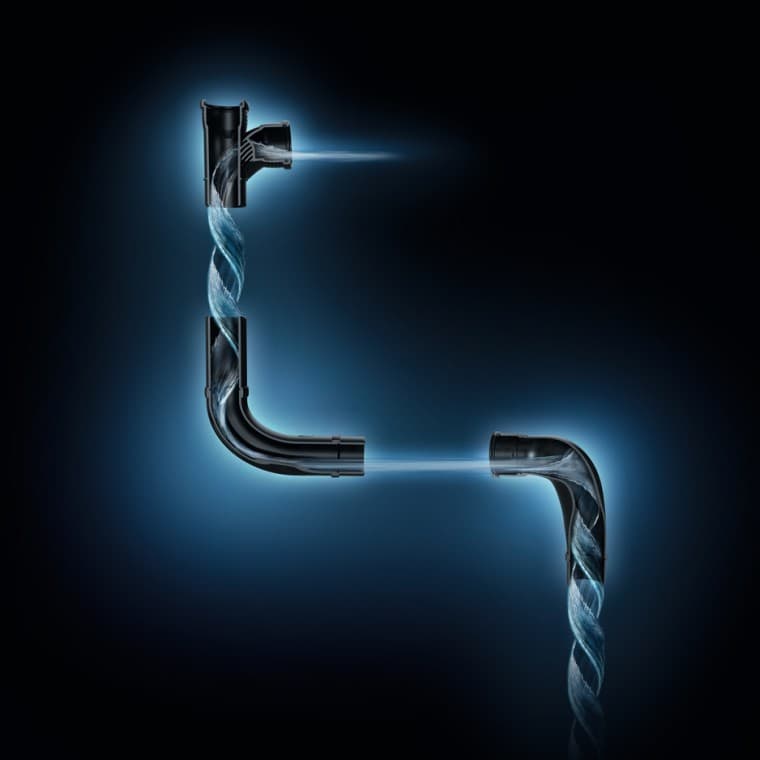

Kolme tipptasemel liitmiku annavad tulemuseks hüdrauliliselt optimeeritud äravoolusüsteem, mis põhineb SuperTube’i põhimõttel, millel on katkematu õhusammas kogu äravoolusüsteemi ulatuses. See tagab tühjendustoru pideva ventileerimise ilma möödavooluta.
Sujuv toimimine: Silent-Pro SuperTube’iga äravoolusüsteem on saanud kinnituse sõltumatult katseinstituudilt, TÜV Rheinland.
Geberit Silent-Pro SuperTube’i elemendid
Geberit Silent-Pro SuperTube’ist lühidaltÄravoolusüsteemi toimimisviis
Tavalised äravoolusüsteemid vajavad ühendusvabasid tsoone. Tühjendustorusid ventileeritakse, kasutades möödavoolutorusid ja 45° põlved suunavad heitvee eemale. Horisontaalsetel torudel peab olema kallak tühjendustorusse. Kõik need nõuded toovad kaasa ruumikaotuse ja seetõttu vähendatud kasutatav ala.
See on koht, kus Geberit Silent-Pro SuperTube tagab olemasoleva ruumi optimaalse ärakasutamise. katkematu õhusammas tagab kogu äravoolusüsteemis tühjendustoru ventilatsiooni. Keelatud ühendustsoonid ja möödavoolutorud ei ole hoonete äravoolude jaoks enam vajalikud. Geberit Silent-Pro SuperTube’iga planeeritud horisontaalsed süsteemitorud ei vaja kallakut tühjendustorus kuni 6 meetrini läbimõõdu d110 puhul ja kuni 4 meetrini läbimõõdu d90 puhul.
Geberit Silent-Pro SuperTube’iga ei kaasne ükski piirang, mida seostatakse tavapäraste äravoolusüsteemidega.
Planeerimine Geberit Silent-Pro SuperTube’igaSanitaarsüsteemide planeerimine on tehtud lihtsaks
Tõestatud planeerimisvahendid Geberit BIM-i pistikmoodul ja Geberit ProPlanne r on saadaval, et aidata planeerida Geberit Silent-Pro SuperTube’i äravoolusüsteemi. Need planeerimistööriistad võimaldavad äravoolusüsteemi kiiresti ja vigadeta modelleerida ja valideerida. Geberit Silent-Pro SuperTube järgib kogu püstsüsteemi puhul selgeid planeerimisreegleid. Lisaks üldkohaldatavatele äravoolusüsteemide reeglitele tuleb arvestada kaht selget punkti:
- Geberit Silent-Pro Carve’i kolmikud tuleb planeerida kohtadesse, kuhu varem planeeriti püstsüsteemidesse sujuva sisendiga kolmikud.
- Vastavaid planeerimisreegleid Geberit Silent-Pro SuperTube’i jaoks tuleb jälgida kohtades, kus tühjenduse püstsüsteem läheb üle horisontaalseks kollektortoruks või kus on vaja projekteerida nihet.
Muul juhul planeeritakse tühjenduse torukolmikud ja kollektortorud vastavalt kohalikule standardile või standardile DIN EN 12056-2:2001-01. Tühjendustorude planeerimine pole kunagi olnud lihtsam.
Lisateavet Geberit Silent-Pro SuperTube’i äravoolusüsteemi planeerimise kohta leiate meie planeerimisjuhendist.
Testitud ja kinnitatud omadused usaldusväärse planeerimisprotsessi jaoks
TÜV Rheinland LGA Products Saksamaa. Süsteemi on katsetatud võrreldes tavapäraste äravoolusüsteemidega vastavalt standardile DIN EN 12056-2.
Samad heliisolatsiooniomadused nagu Geberit Silent-Prol. (Akustilise käitumise katsearuanne vastavalt standarditele DIN 4109 ja DIN EN 14366, Fraunhoferi ehitusfüüsika instituut IBP-lt, Saksamaa)
Tulekaitse klassifikatsiooniaruanne vastavalt standardile EN 13501-2 Geberit'i tulekaitsemansetile RS90 Plus EN ja tootele Geberit Silent-Pro BottomTurn.
Lisaks Geberit BIM-i pistikmoodulile ja tootele Geberit ProPlanner kuuluvad teiste väliste pakkujate hulka Linear, Dendrit ja Trimble.
PlaneerimistööriistadGeberit Silent-Pro SuperTube’i jaoks
Geberit BIM-i pistikmoodul
Hoone tehnosüsteemide planeerimisprotsessi toetamiseks pakub Geberit tootjapõhist BIM-i sisu lisaks tavapärastele CAD-i andmetele. Andmed koosnevad parameetrilistest 3D-mudelitest, mis sisaldavad tootepõhiseid metaandmeid. Nii on palju lihtsam Geberit'i toodetega planeerida digitaalseid hoonete tehnosüsteeme Autodesk® Revit®-i planeerimistarkvaras – alates virtuaalsest ehitusmudelist kuni materjaliloendini.
Geberit ProPlanner
Geberit ProPlanner planeerimistarkvara on kohandatud torulukksepade ja sanitaartehnilistele töövõtjatele, kes teevad projekti planeerimis- ja arvutustöid ise.
